3.3.2.3 Wahl der Integrationsparameter

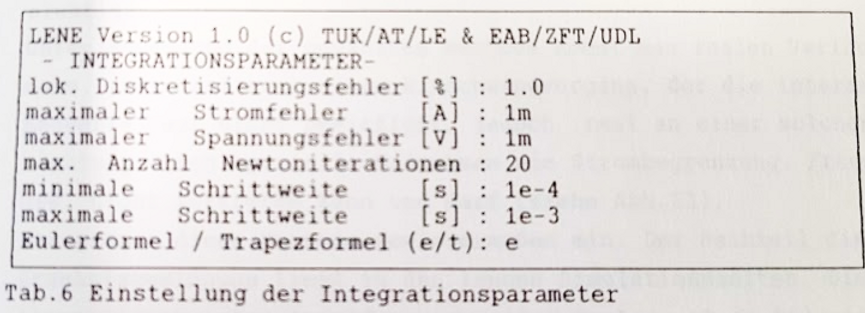

Im Menüpunkt „Simulation“ des Programmes „LENE“ müssen die Integrationsparameter eingestellt werden. Als kritische Parameter wurden hierbei die minimale und maximale Schrittweite eingeordnet. Die Bestimmung dieser Parameter wird ebenfalls in /11/ vorgeschlagen. Die minimale Schrittweite tmin soll demnach nicht größer als die Abtastrate sein und nicht kleiner als 1/10 der kleinsten Zeitkonstanten im Modul Regler.



Da die Dimensionierungsvorschläge in /11/ empirisch ermittelt worden und allgemein gehalten sind, wurde im Sinne einer geringeren Rechenzeit versucht, diese beiden Größen so groß wie möglich zu wählen. Es wurde ein Wert von tmin=0.1 ms gewählt, er entspricht beiden Forderungen. Die maximale Schrittweise wurde dementsprechend ermittelt, sie beträgt tmax=1 ms. Die restlichen Integrationsparameter wurden entsprechend den Standardvorgaben gewählt.
